本文深入探讨了电池储能系统 (BESS) 的关键组件，包括电池管理系统 (BMS)、电源转换系统 (PCS)、控制器、SCADA 和能源管理系统 (EMS)。每个部分都解释了这些组件的作用和功能，强调了它们在确保 BESS 的安全性、效率和可靠性方面的重要性。您将全面了解这些系统如何协同工作以优化能源存储和使用。
通过阅读本文，其他人将受益于对构成电池储能系统的关键要素的详细概述。所提供的信息，特别是有关电池储能系统组件的信息，将帮助个人和组织就实施和管理 BESS 解决方案做出明智的决策。这些知识对于提高能源效率、整合可再生能源以及确保储能系统的寿命和安全性至关重要。
电池管理系统 (BMS)
电池管理系统 (BMS) 是任何类型的电池储能空间系统 (BESS) 的重要组成部分。它确保电池组的最佳效率、安全性和长寿命。BMS 的关键功能包括监视、安全和控制。
BMS 持续监测电池单元的不同参数，例如电压、电流、温度和充电状态 (SOC)。精确监测对于保持电池单元的平衡、健康和完好以及避免过度充电或深度放电等问题至关重要，因为这些问题可能会导致电池损坏或缩短使用寿命。
安全性是 BMS 的另一项重要职责。它实施安全程序以防止热失控、短路和各种其他危险问题。这是通过算法和硬件实现的，当检测到危险问题时，这些算法和硬件将电池与系统分离，从而保护电池和相关设备。
BMS 的控制功能负责充电和放电过程，确保它们在安全有效的限制范围内进行。这包括平衡电池以确保均匀的充电和放电周期，这对于保持电池组的整体效率和容量至关重要。
此外，BMS 还与其他系统组件（如电源转换系统 (PCS) 和能量管理系统 (EMS)）相互作用，以优化整个电池储能系统的效率。这种综合策略可以根据当前状况和需求进行实时调整，从而提高系统的安全性和效率。
电力转换系统 (PCS) 或混合逆变器
电源转换系统 (PCS)，通常称为混合逆变器，是电池储能系统 (BESS) 中的关键元件。PCS 负责将电池的直流电 (DC) 转换为电网或社区电力系统可以利用的交流电 (AIR CONDITIONER)。这种转换对于将存储的能量集成到现有电力设施中是必不可少的。
常规 PCS 包括多项重要功能：
| 性能 | 总结 |
|---|---|
| 直流至空调转换 | 将电池的直流输出转换为交流电，使其适合电网和空调机组。 |
| 交流到直流转换 | 通过将空调转换为直流电，使系统能够从空调资源中为电池充电。 |
| 网格交互 | 允许与电网平稳集成和同步，照顾电网功率变化并保持稳定性。 |
| 岛屿设置程序 | 通过独立于电网运行，在电网停电期间提供电力。 |
PCS 的效率是 BESS 整体效率的一个重要考虑因素。现代系统通常可实现约 95-98% 的转换效率，从而减少转换过程中的能量损失。这种高效率对于优化能源储存解决方案的经济效益至关重要。
先进的混合动力逆变器还配备了创新的控制功能。这些特性包括：
| 智能控制属性 | 优势 |
|---|---|
| 顶部切割 | 通过在高需求期间释放储存的能量来最大限度地降低峰值需求费用。 |
| 吨位转移 | 将用电时间改为非高峰时段，以充分利用较低的电价。 |
| 规律性政策 | 通过实时稳定供需来帮助维护电网安全。 |
| 电压支持 | 提供响应功率以将电压水平保持在所需的范围内。 |
计算机在安全性和完整性方面也发挥着重要作用。它包括许多防御设备，例如过压、过流和短路保护，以保护 BESS 和连接的电气系统。此外，现代 PCS 设备可在不同的环境条件下运行，确保在不同设置中具有强大的性能。
交流耦合是指太阳能光伏系统中 BESS 外部连接到光伏逆变器的交流侧。BESS 有自己的专用逆变器连接到电池。
直流耦合是指将电池连接到太阳能光伏所在的同一直流总线 - 利用光伏和 BESS 之间共享的混合逆变器。
控制器

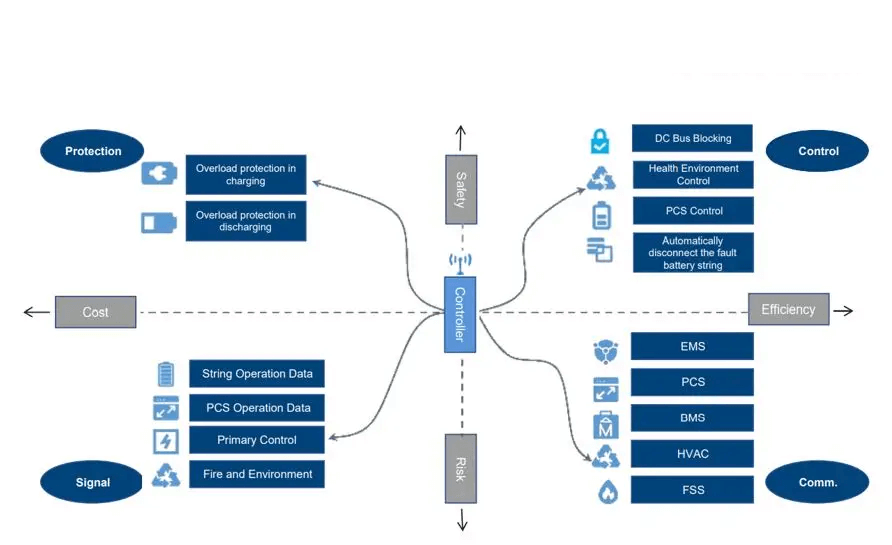

控制器是电池储能系统 (BESS) 不可或缺的一部分，是管理整个系统运行的核心。它监控、控制、保护、通信和调度 BESS 的关键组件（称为子系统）。除了与储能系统本身的组件通信外，它还可以与仪表和变压器等外部设备通信，以确保 BESS 以最佳方式运行。控制器具有多级保护，包括充电期间的过载保护和放电期间的反向功率保护。控制器可以与第三方 SCADA 和 EMS 集成，用于数据收集和能源管理。
SCADA
监控和数据采集 (SCADA) 系统对于电池储能系统 (BESS) 至关重要。SCADA 系统提供广泛的监控和控制能力，确保整个储能空间框架的高效和安全运行。
SCADA 的核心是 BESS 中的多个子系统，包括电池管理系统 (BMS)、电源转换系统 (PCS) 和其他辅助系统。这种集成允许实时数据采集，这对于监控电池组的健康状况和性能、跟踪能量流动以及管理充电和放电周期的状态至关重要。
BESS 中 SCADA 的一个关键特性是它为驾驶员提供了一个中央界面，用于检查系统状况和性能指标。这包括电压、电流、温度水平和充电状态等参数。通过不断收集和评估这些数据，SCADA 系统可以检测异常并启动警报系统，从而及时采取纠正措施，避免潜在的故障或无效。
此外，SCADA 系统还具有远程控制功能，允许驾驶员从中央区域执行命令并调整设置。这对于大型储能装置非常有用，因为手动干预可能更为实用。通过 SCADA，驾驶员可以根据实时需求和供应问题启动充电或释放周期、平衡负载并最大化能源使用率。
BESS 中 SCADA 的另一个重要方面是其在数据记录和历史评估方面的职责。通过及时保存系统性能的详细文档，SCADA 系统可以进行模式评估和预测维护。这些历史数据对于识别模式、优化功能策略和延长电池部件的使用寿命至关重要。
除了运营优势外，SCADA 系统还增强了 BESS 的安全性和可靠性。它们配备了先进的诊断工具和错误检测算法，可以在升级为严重故障之前确定可能的问题。这种积极的维护和故障排除方法有助于最大限度地减少停机时间并确保电力存储系统的持续可用性。
总体而言，SCADA 与电池储能空间系统的结合对于实现最佳性能、可靠性和安全性至关重要。通过提供实时监控、远程控制、数据记录和高级诊断，SCADA 系统在有效管理当代储能解决方案方面发挥着至关重要的作用。
EMS
电源监控系统 (EMS) 对电池储能系统 (BESS) 至关重要。它充当整个系统的大脑，协调众多部件的运行，以确保最佳性能、效率和可靠性。EMS 负责监控、控制和最大化储能系统内以及系统与电网或其他电源之间的能量流。
EMS 的关键功能之一是处理电池系统的充电和放电周期。这需要根据电价、需求预测和电网状况等因素确定最有效的节能时间和释放时间。通过这样做，EMS 有助于最大限度地发挥 BESS 的经济效益，同时确保电池单元的耐用性。
EMS 的另一个重要功能是保持能源供需平衡。这在电网稳定等应用中尤为重要，在这些应用中，EMS 可以提供频率调节、电压支持和最佳削峰等服务。通过对来自电网的实时信息和信号做出反应，EMS 可以帮助维持电网的稳定性和可靠性。
EMS 还在将太阳能和风能等环保能源与 BESS 整合方面发挥着重要作用。通过管理可持续发电的不规律性和间歇性，EMS 可确保电力储存系统在发电量高时妥善储存多余的电力，在发电量低时释放多余的电力，从而提高可再生资源系统的整体效率和可靠性。
此外，EMS 还配备了创新算法和预测分析功能，以优化 BESS 的性能。这些公式可以分析历史数据、天气报告和其他相关信息，从而做出明智的电力管理决策。这种预测能力使 EMS 能够为电力需求和供应的变化做好准备并做出响应，从而进一步提高系统的有效性和可靠性。
为了全面概述 EMS 功能，下表总结了主要角色和职责：
| 专栏 | 总结 |
|---|---|
| 充放电管理 | 优化电池充电和释放的时间和速率，以优化经济效益和电池寿命。 |
| 电网稳定 | 它提供频率规律、电压支持和最佳调节以保证电网安全。 |
| 可持续整合 | 照顾环保电源的多变性，以保证高效的电力存储和释放。 |
| 预测分析 | 制定创新公式来评估信息并就电源管理做出明智的决策。 |
最后，EMS 是电池储能系统的重要组成部分，对于确保系统的有效性、可靠性和经济可行性至关重要。通过成功处理能源循环、整合环保资源和利用预测分析，EMS 有助于最大限度地提高整个储能系统的效率。
暖通空调
HVAC 是电池存储系统不可或缺的一部分；它通过在外壳内部和外部之间移动空气来调节内部环境。在锂电池系统中保持最佳工作温度和良好的空气分布有助于延长电池系统的循环寿命。如果没有适当的热管理，电池单元可能会过热，导致性能下降、故障甚至热失控；拥有正确类型的 HVAC 系统将带来更好的 BESS 性能和更长的电池寿命。
灭火
BESS 内的灭火系统是额外的保护层，可确保电池在安全参数（包括温度）内运行。如果达到设定参数之外的高温，BMS 会自动关闭系统；在热失控的情况下，BMS 不能作为唯一的保护层。这就是灭火系统发挥作用的地方，它在热失控时启动；灭火系统可以通过气体、烟雾或热量检测启动，具体取决于 BESS 中使用的灭火系统。一旦启动，灭火系统就会释放灭火剂，灭火剂充当冷却剂并吸收热量。我们使用的灭火系统包括：
