Boltahe ng Lithium Battery

Ang Keheng ay isang nangungunang kumpanya ng lithium batetry, na may malawak na karanasan at malalim na background sa industriya, na nakatuon sa pagbuo ng mga produktong lithium na may mataas na pagganap at pagbibigay ng mga komprehensibong solusyon para sa iba't ibang mga aplikasyon. Nag-aalok kami ng mataas na volume at customized na mga serbisyo sa produksyon para sa pagbibigay ng one-stop na mga sistema ng pag-iimbak ng enerhiya. Kasama sa aming mga produkto ang 12V/ 24V/ 36V/ 48V/ 60V/ High Voltage lithium na baterya, gamit ang LFP/ Sodium/ NMC bilang raw material ng mga baterya.

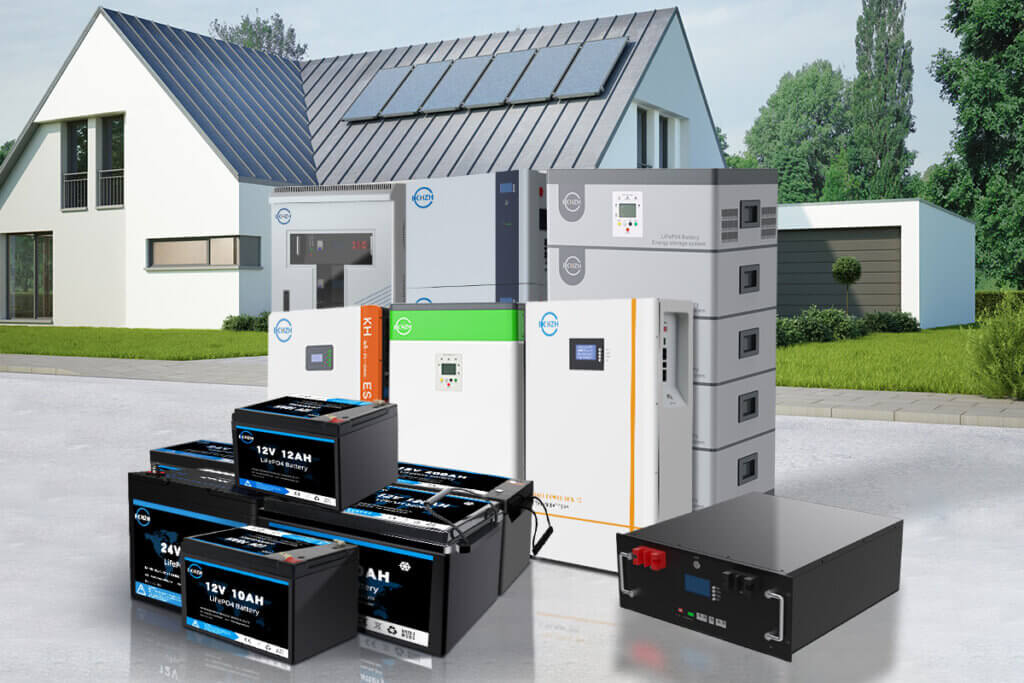

Bilang pabrika ng baterya ng lithium, nag-aalok kami ng iba't ibang solusyon sa boltahe ng baterya, kabilang ngunit hindi limitado sa:
12V lithium na Baterya
24V lithium na Baterya
48V lithium na Baterya
60V lithium na Baterya
Baterya ng HV lithium
Ginagamit ng aming mga produkto ng baterya ng lithium ang pinakabagong iba't ibang mga lithium cell kabilang ang mga cylindrical na cell ng baterya: 18650/21700/26650/32600 atbp. at mga prismatic batetry cell.
Maaari kaming magbigay ng mga pasadyang serbisyo ng mga baterya ng lithium-ion tulad ng hindi kinaugalian na laki at hugis,
Mga espesyal na baterya na ginagamit sa mababang temperatura.

Kalidad at Kahusayan

Ang Keheng ay may sariling QC team upang matiyak na ang lahat ng mga produkto ay siniyasat bago ipadala upang mabawasan ang mga rate ng pagkabigo at matiyak ang higit na pagiging maaasahan kapag naabot nila ang customer. Mayroon din kaming mahigpit na proseso ng pagkontrol sa kalidad sa yugto ng produksyon, kung saan ang parehong mga hilaw na materyales at semi-tapos na mga produkto ay sinasample, siniyasat at sinusuri. Ang mga natapos na produkto ay sertipikado upang matugunan ang mga internasyonal na pamantayan.

Makipag-ugnayan sa amin

Upang matuto nang higit pa tungkol sa kaalaman sa baterya ng lithium, mangyaring mag-iwan sa amin ng mensahe. Inaasahan naming ibahagi sa iyo ang higit pang balita sa industriya!

tsart ng boltahe ng baterya ng lifepo4

Pangkalahatang-ideya ng Boltahe ng Baterya ng Lifepo4

Ang mga baterya ng Lithium iron phosphate (Lifepo4) ay pinapaboran ng mga de-kuryenteng bisikleta, EV, forklift, marine, AGV, sweeper, atbp. batay sa mataas na density ng enerhiya, mahabang cycle ng buhay at mataas na kaligtasan. Ang mga baterya ng Lifepo4 ay mas gusto para sa mga application na may mataas na pagganap dahil sa kanilang stable na boltahe, stable na power output at malawak na operating temperature range. Nakatuon ang artikulong ito sa diagram ng boltahe ng Lifepo4 at ng Lifepo4 VS.NMC.

Ano ang tsart ng boltahe ng LiFePO4?

Chart ng boltahe ng baterya ng Lithium Iron Phosphate (Lifepo4), kadalasan ang Lifepo4 ay may partikular na discharge curve, mula 100%-0% ang boltahe sa pagitan ng mga ito ay nag-iiba din ayon sa kapasidad.

State Of Charge(SOC)	1 PCS	12V	24V	36V	48V
100% Nagcha-charge	3.65V	14.6V	29.2V	43.8V	58.4V
100% Pahinga	3.4V	13.6V	27.2V	40.8V	58.4V
90%	3.35V	13.4V	26.8V	40.2	53.6
80%	3.32V	13.28V	26.56V	39.84V	53.12V
70%	3.3V	13.2V	26.4V	39.6V	52.8V
60%	3.27V	13.08V	26.16V	39.24V	52.32V
50%	3.26V	13.04V	26.08V	39.12V	52.16
40%	3.25V	13V	26V	39V	52V
30%	3.22V	12.88V	25.76V	38.64V	51.52V
20%	3.2V	12.8V	25.6V	38.4	51.2V
10%	3V	12V	24V	36V	48V
0%	2.5V	10V	20V	30V	40V

Ang LiFePO4 Cell ay may discharge cut-off na boltahe na 2.5V, isang float na boltahe na 3.65V at isang nominal na boltahe na 3.2V.

3.2V Lifepo4 Cell Charge/Discharge Functions

12V Lifepo4 Pack Charge/Discharge Functions

Ang LiFePO4 Cell ay may discharge cut-off na boltahe na 10V, isang float na boltahe na 14.6V at isang nominal na boltahe na 12.8V.

24V Lifepo4 Pack Charge-Discharge Function Diagram

LiFePO4 Cell na may discharge cut-off na boltahe na 20V, float na boltahe na 29.2V at nominal na boltahe na 25.6V.

36V Lifepo4 Pack Charge/Discharge Functions

Ang LiFePO4 Cell ay may discharge cut-off na boltahe na 30V, isang float na boltahe na 43.8V at isang nominal na boltahe na 38.4V.

48V Lifepo4 Pack Charge/Discharge Functions

Ang LiFePO4 Cell ay may discharge cut-off na boltahe na 40V, isang float na boltahe na 58.4V at isang nominal na boltahe na 51.2V.

Ano ang State of Charge (SOC) at ang boltahe na relasyon ng SOC?

Ang State of Charge ( SoC ) ay ang antas ng pag-charge ng isang baterya na nauugnay sa kapasidad nito. Ang SoC ay karaniwang ipinapakita bilang isang porsyento (0% = walang laman; 100% = puno). Ang isa pang anyo ng parehong sukat ay ang Depth of Discharge (DoD), na kinakalkula bilang 100 – SoC (100% = walang laman; 0% = puno). Ang SoC ay kadalasang ginagamit kapag tinatalakay ang kasalukuyang estado ng isang bateryang ginagamit, habang ang DoD ay kadalasang ginagamit kapag tinatalakay ang buhay ng isang baterya pagkatapos ng paulit-ulit na paggamit. mula sa Wikipedia

Habang ang SCO (State of Charge) ay lumalawak sa 0% at pagkatapos ay ginagawa ang eksaktong kabaligtaran kapag umabot ito sa 100%, ang BMS ay sumusulong upang protektahan ang baterya mula sa sobrang pagdiskarga kapag ang baterya ay ganap na na-discharge, gayunpaman, ang proseso ng pag-charge ay bumagal. upang protektahan ang baterya habang lumalapit ito sa 100%.

Ipinapakita ng talahanayan sa ibaba ang hanay ng boltahe ng Lifepo4 Cell.

SOC (State Of Charge)	Boltahe (V)
100%	3.60-3.65V
90%	3.50-3.55V
80%	3.45-3.50
70%	3.40-3.45V
60%	3.35-3.40V
50%	3.30-3.35V
40%	3.25-3.30V
30%	3.20-3.25V
20%	3.10-3.20V
10%	2.90-3.00V
0%	2.00-2.50

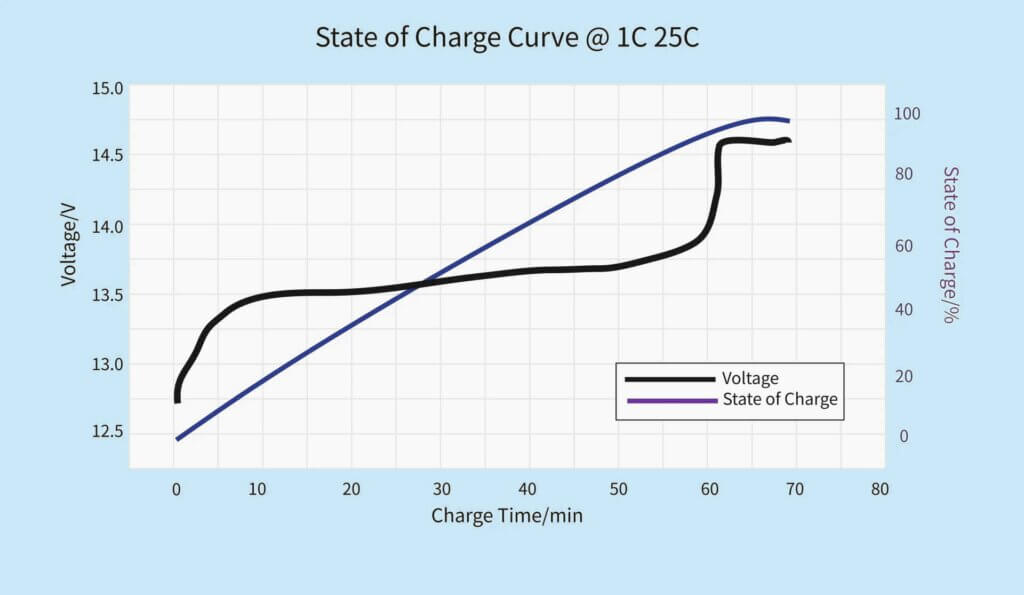

Charge state curve

Boltahe: Kung mas mataas ang nominal na boltahe ng baterya, mas fully charged ang baterya, hal. ang isang Lifepo4 na baterya na may nominal na boltahe na 3.2V ay umabot sa boltahe na 3.65V pagkatapos ang baterya ay lubos na na-maximize.
Coulomb Meter: Sukatin ang kasalukuyang dumadaloy sa loob at labas ng baterya at gamitin ang Ampere Seconds (As) upang sukatin ang charging at discharging rate ng baterya.
Tiyak na Grabidad: Kakailanganin mo ng hydrometer para sukatin ang SoC. gumagana ito sa pamamagitan ng pagsubaybay sa density ng likido batay sa buoyancy.

Mga Parameter ng Pag-charge ng Baterya ng LiFePO4

Kasama sa mga parameter sa pag-charge ng baterya ng LiFePO4 ang iba't ibang uri ng mga boltahe, tulad ng boltahe sa pag-charge, boltahe ng float, maximum na boltahe/minimum na boltahe at nominal na boltahe. Ipinapakita ng sumusunod na talahanayan ang mga parameter ng pagsingil para sa 3.2V, 12V, 24V, 36V at 48V.

Mga pagsingil ng mga parameter	3.2V	12V	24V	36V	48V
Nagcha-charge na Boltahe	3.5 ~ 3.65V	14.2 ~ 14.6V	28.4 ~ 29.2V	42.6 ~ 43.8V	56.8 ~ 58.4V
Lutang na Boltahe	3.65V	14.6V	29.2V	43.8V	58.4V
Pinakamataas na Boltahe	2.5V	10V	20V	30V	40V
Pinakamababang Boltahe	3.65V	14.6V	29.2V	43.8V	58.4V
nominal Boltahe	3.2V	12.8V	25.6V	38.4V	51.2V

Lifepo4 Battery Discharge Diagram

Ang pagdiskarga ay ang proseso ng pag-alis ng kuryente mula sa isang baterya upang ma-charge ang isang appliance. Ang mga graph ng paglabas ng baterya ay karaniwang kumakatawan sa kaugnayan sa pagitan ng boltahe at oras ng paglabas. Ipinapakita ng sumusunod na graph ang discharge curve ng 12V LiFePO4 sa iba't ibang discharge multiplier.

Mga salik na nakakaapekto sa SOC ng baterya

Ang mga salik na nakakaapekto sa SOC ng isang baterya ay maaaring ikategorya sa temperatura, materyales, aplikasyon, at pagpapanatili.

Temperatura ng baterya: Kung ang temperatura ng baterya ay masyadong mataas o masyadong mababa, mababawasan nito ang kahusayan sa pag-charge ng baterya.

Materyal ng baterya: iba't ibang mga baterya ay gawa sa iba't ibang mga materyales, kaya ang materyal ay makakaapekto rin sa SOC.

Application ng Baterya: Ang iba't ibang mga sitwasyon o paggamit ng aplikasyon ay makakaapekto rin sa SOC.

Pagpapanatili ng Baterya: Kung kinuha ang maling pagpapanatili ng baterya, maaapektuhan din ang buhay ng baterya at SOC.

Ano ang hanay ng kapasidad ng mga baterya ng Lithium Iron Phosphate?

Ang Lithium Iron Carbonate Baterya ay nagdaragdag sa kapasidad at boltahe ng baterya sa pamamagitan ng Parallel vs. Mga Seryeng Baterya, ang koneksyon ng serye ay maaaring tumaas ang boltahe, at ang parallel na koneksyon ay nagpapataas ng kapasidad. Ang mas maraming mga cell ng Li-FePO4 na baterya ay konektado nang magkatulad, mas mataas ang kapasidad ng baterya. Ang karaniwang kapasidad ng baterya ay 10Ah, 20Ah, 50Ah, 100Ah, 150Ah, 200Ah, atbp.

Paghahambing ng mga parameter ng lithium iron phosphate at lithium ternary na mga baterya

	NMC	LFP
nominal Boltahe	3.6V	3.2V
Nagcha-charge na Boltahe	4.2V	3.65V
Pinakamababang Boltahe	2.5V	2.5V
Pinakamataas na Boltahe	4.2V	3.65V
Kapasidad ng Baterya (mAh/g)	~ 195	~ 145
Densidad ng enerhiya (wh/kg)	~ 240	~ 170
Ikot ng Buhay	3000	5000
Kaligtasan sa Thermal Stability	150 200-℃	300 ℃

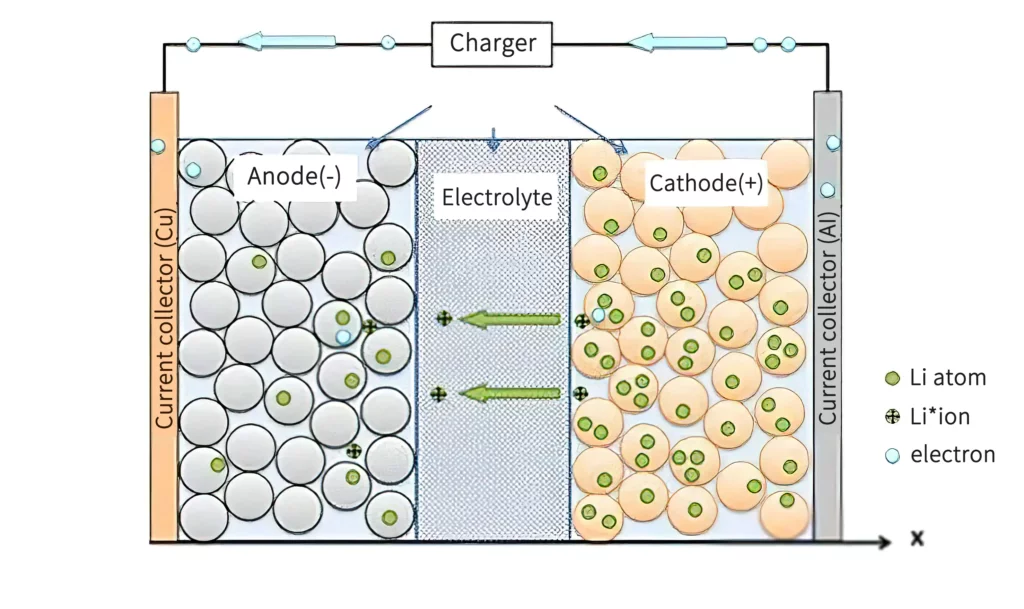

Lithium iron phosphate battery visual energy structure at working principle

kaayusan

Sa kanan ay ang LiFePO4 bilang positibong elektrod ng baterya, na konektado sa positibong elektrod ng baterya sa pamamagitan ng isang aluminum foil, sa gitna ay isang polymer diaphragm, na naghihiwalay sa positibong elektrod mula sa negatibong elektrod, ngunit ang lithium ion Ang Li+ ay maaaring dumaan dito habang ang electron e- ay hindi maaaring dumaan dito, at sa kanan ay ang negatibong elektrod ng baterya na binubuo ng carbon (graphite), na konektado sa negatibong elektrod ng baterya sa pamamagitan ng isang tanso palara.

Prinsipyo ng paggana ng baterya ng Lifepo4!

Kapag ang isang LiFePO4 na baterya ay sinisingil, ang lithium ion Li+ sa positibong elektrod ay lumilipat sa negatibong elektrod sa pamamagitan ng polymer diaphragm; sa panahon ng discharge, ang lithium ion Li+ sa negatibong elektrod ay lumilipat sa positibong elektrod sa pamamagitan ng diaphragm. Ang mga bateryang Lithium-ion ay pinangalanan para sa pabalik-balik na paglipat ng mga lithium ions sa panahon ng pagcha-charge at pagdiskarga.

Paano suriin ang kapasidad ng baterya ng lithium iron phosphate?

Tiyaking ganap itong naka-charge: Gumamit ng charger na angkop para sa tugma ng baterya at ganap na i-charge ang baterya..

Gumamit ng mga propesyonal na kagamitan: Subukan ang isang espesyal na tester ng baterya (multimeter) na maaaring magbigay ng mga tumpak na pagbabasa at sabihin sa iyo ang aktwal na kapasidad ng baterya.

Magsagawa ng pagsubok sa paglabas: Ikonekta ang baterya sa patuloy na pagkarga, na dapat ay isang ligtas na halaga sa loob ng normal na saklaw ng pagpapatakbo ng baterya. Itala ang oras ng paglabas upang matiyak na ang baterya ay ganap na na-discharge (ang baterya ay umabot sa pinakamababang boltahe nito) para sa oras na kinakailangan.

Kalkulahin ang kapasidad: Kalkulahin ang kapasidad ng baterya gamit ang sumusunod na formula: Capacity (Ah) = Discharge current (A) x Discharge time (hours)

Halimbawa, kung ang baterya ay na-discharge nang 5 oras sa ilalim ng 1 Amp load, ang kapasidad ay 5 Ah.

LiFePO4 Battery Cycle Life at Mga Salik na Nakakaimpluwensya

Singilin at Pagdidiskarga

Ang baterya ay hindi dadaan sa labis na pag-charge at pagdiskarga, siguraduhing i-link at i-unplug ang charger sa oras, ang sobrang pag-charge at sobrang pagdiskarga ay makakaapekto sa cycle ng buhay ng baterya.

Lalim ng discharge

Kung mas mataas ang lalim ng discharge, mas malaki ang epekto sa buhay ng baterya, kaya subukang huwag malalim na discharge, maaari mong scientifically pahabain ang buhay ng carbonate paste na baterya.

Kapaligiran sa trabaho

Tiyaking hindi gagamitin ang baterya ng lithium sa mga kapaligiran na may mataas o mababang temperatura, upang hindi maapektuhan ang aktibidad ng panloob na baterya, kung ang baterya ng lithium ay ginagamit sa mas mababang temperatura, kung gayon ang isang pinainit na baterya ng lithium ang iyong pinakamahusay na pagpipilian.
