lifepo4 배터리 전압 차트
Lifepo4 배터리 전압 개요
인산철리튬(Lifepo4) 배터리는 높은 에너지 밀도, 긴 사이클 수명 및 높은 안전성을 기반으로 전기 자전거, EV, 지게차, 해양, AGV, 스위퍼 등에 선호됩니다. Lifepo4 배터리는 고성능 애플리케이션에 선호됩니다. 안정적인 전압, 안정적인 전력 출력 및 넓은 작동 온도 범위. 이 기사에서는 Lifepo4 및 Lifepo4 VS.NMC의 전압 다이어그램에 중점을 둡니다.
LiFePO4 전압 차트란 무엇입니까?
리튬철인산염(Lifepo4) 배터리 전압 차트, 일반적으로 Lifepo4에는 특정 방전 곡선이 있으며, 100%-0% 사이의 전압도 용량에 따라 다릅니다.
|
충전 상태(SOC)
|
1 PCS
|
12V
|
24V
|
36V
|
48V
|
|---|---|---|---|---|---|
|
100% 충전 중
|
3.65V
|
14.6V
|
29.2V
|
43.8V
|
58.4V
|
|
100% 휴식
|
3.4V
|
13.6V
|
27.2V
|
40.8V
|
58.4V
|
|
90%
|
3.35V
|
13.4V
|
26.8V
|
40.2
|
53.6
|
|
80%
|
3.32V
|
13.28V
|
26.56V
|
39.84V
|
53.12V
|
|
70%
|
3.3V
|
13.2V
|
26.4V
|
39.6V
|
52.8V
|
|
60%
|
3.27V
|
13.08V
|
26.16V
|
39.24V
|
52.32V
|
|
50%
|
3.26V
|
13.04V
|
26.08V
|
39.12V
|
52.16
|
|
40%
|
3.25V
|
13V
|
26V
|
39V
|
52V
|
|
30%
|
3.22V
|
12.88V
|
25.76V
|
38.64V
|
51.52V
|
|
20%
|
3.2V
|
12.8V
|
25.6V
|
38.4
|
51.2V
|
|
10%
|
3V
|
12V
|
24V
|
36V
|
48V
|
|
0%
|
2.5V
|
10V
|
20V
|
30V
|
40V
|
LiFePO4 셀의 방전 차단 전압은 2.5V, 부동 전압은 3.65V, 공칭 전압은 3.2V입니다.
3.2V Lifepo4 셀 충전/방전 기능
12V Lifepo4 팩 충전/방전 기능
LiFePO4 셀은 방전 차단 전압이 10V, 플로트 전압이 14.6V, 공칭 전압이 12.8V입니다.
24V Lifepo4 팩 충전-방전 기능 다이어그램
방전 차단 전압이 4V, 부동 전압이 20V, 공칭 전압이 29.2V인 LiFePO25.6 셀.

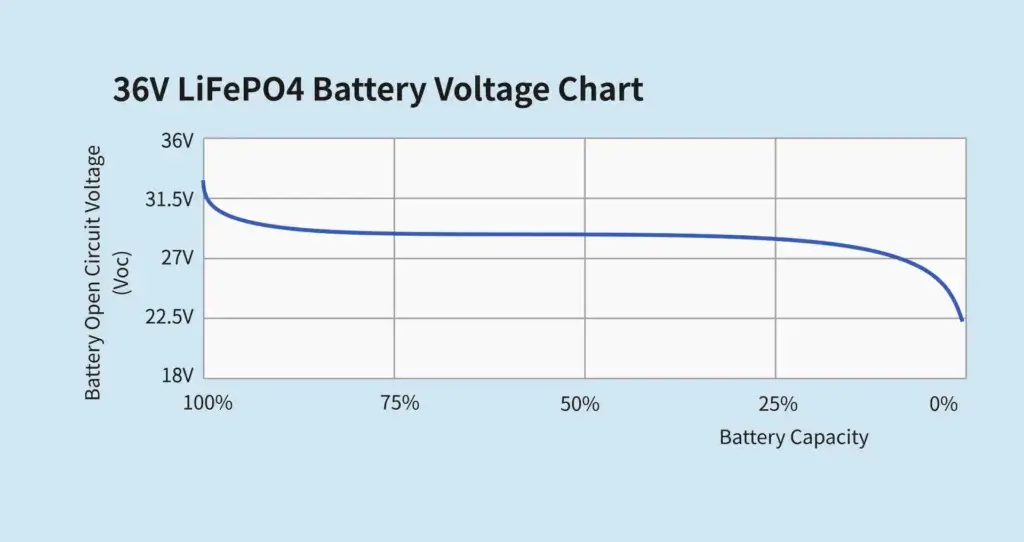

36V Lifepo4 팩 충전/방전 기능
LiFePO4 셀은 방전 차단 전압이 30V, 플로트 전압이 43.8V, 공칭 전압이 38.4V입니다.
48V Lifepo4 팩 충전/방전 기능
LiFePO4 셀은 방전 차단 전압이 40V, 플로트 전압이 58.4V, 공칭 전압이 51.2V입니다.
SOC(충전 상태)와 SOC의 전압 관계는 무엇입니까?
SoC(충전 상태)는 용량 대비 배터리 충전 수준입니다. SoC는 일반적으로 백분율로 표시됩니다(0% = 비어 있음, 100% = 가득 참). 동일한 측정의 또 다른 형태는 100 – SoC(100% = 비어 있음, 0% = 가득 참)로 계산되는 방전 깊이(DoD)입니다. SoC는 사용 중인 배터리의 현재 상태를 논의할 때 자주 사용되는 반면, DoD는 반복 사용 후 배터리의 수명을 논의할 때 가장 자주 사용됩니다. 위키 백과에서
SCO(충전 상태)가 0%에서 넓어지고 100%에 도달하면 정반대의 동작을 하므로 배터리가 완전히 방전되면 BMS가 배터리를 과방전으로부터 보호하지만 충전 속도가 느려집니다. 100%에 가까워지면 배터리를 보호하기 위해
아래 표는 Lifepo4 셀의 전압 범위를 보여줍니다.
|
SOC(충전 상태)
|
전압 (V)
|
|---|---|
|
100%
|
3.60-3.65V
|
|
90%
|
3.50-3.55V
|
|
80%
|
3.45-3.50
|
|
70%
|
3.40-3.45V
|
|
60%
|
3.35-3.40V
|
|
50%
|
3.30-3.35V
|
|
40%
|
3.25-3.30V
|
|
30%
|
3.20-3.25V
|
|
20%
|
3.10-3.20V
|
|
10%
|
2.90-3.00V
|
|
0%
|
2.00-2.50
|
충전 상태 곡선
전압 : 배터리의 공칭 전압이 높을수록 배터리가 더 많이 완전히 충전됩니다. 공칭 전압이 4V인 Lifepo3.2 배터리가 3.65V의 전압에 도달하면 배터리가 크게 최대화됩니다.
쿨롱 미터: 배터리에 유입되고 유출되는 전류를 측정하고 암페어초(As)를 사용하여 배터리의 충방전 속도를 측정합니다.
비중: SoC를 측정하려면 비중계가 필요합니다. 부력을 기반으로 액체의 밀도를 모니터링하여 작동합니다.
LiFePO4 배터리 충전 매개변수
LiFePO4 배터리 충전 매개변수에는 충전 전압, 부동 전압, 최대 전압/최소 전압 및 공칭 전압과 같은 다양한 유형의 전압이 포함됩니다. 다음 표는 3.2V, 12V, 24V, 36V 및 48V의 충전 매개변수를 보여줍니다.
|
충전 매개 변수
|
3.2V
|
12V
|
24V
|
36V
|
48V
|
|---|---|---|---|---|---|
|
충전 전압
|
3.5 ~ 3.65V
|
14.2 ~ 14.6V
|
28.4 ~ 29.2V
|
42.6 ~ 43.8V
|
56.8 ~ 58.4V
|
|
플로트 전압
|
3.65V
|
14.6V
|
29.2V
|
43.8V
|
58.4V
|
|
최대 전압
|
2.5V
|
10V
|
20V
|
30V
|
40V
|
|
최소 전압
|
3.65V
|
14.6V
|
29.2V
|
43.8V
|
58.4V
|
|
공칭 전압
|
3.2V
|
12.8V
|
25.6V
|
38.4V
|
51.2V
|

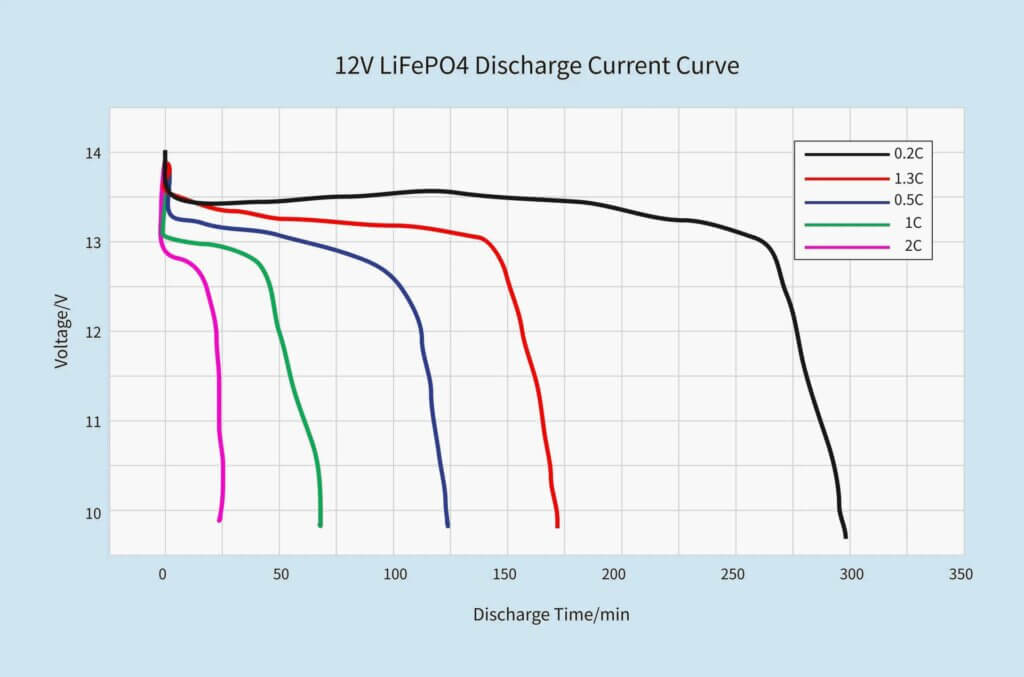

Lifepo4 배터리 방전 다이어그램
방전은 기기를 충전하기 위해 배터리에서 전원을 제거하는 과정입니다. 배터리 방전 그래프는 일반적으로 전압과 방전 시간 간의 관계를 나타냅니다. 다음 그래프는 다양한 방전 승수에서의 12V LiFePO4 방전 곡선을 보여줍니다.
배터리 SOC에 영향을 미치는 요인
배터리의 SOC에 영향을 미치는 요소는 온도, 재질, 용도, 유지관리 등으로 분류할 수 있습니다.
배터리 온도: 배터리 온도가 너무 높거나 낮으면 배터리 충전 효율이 저하됩니다.
배터리 재질: 서로 다른 배터리는 서로 다른 재료로 만들어지므로 재료도 SOC에 영향을 미칩니다.
배터리 적용: 다양한 애플리케이션 시나리오나 용도도 SOC에 영향을 미칩니다.
배터리 유지 관리: 배터리 유지 관리를 잘못하면 배터리 수명과 SOC에도 영향을 미칩니다.
리튬인산철 배터리의 용량 범위는 어떻게 되나요?
탄산철리튬 배터리는 배터리의 용량과 전압을 증가시킵니다. 병렬 대. 시리즈 배터리, 직렬 연결은 전압을 증가시킬 수 있고, 병렬 연결은 용량을 증가시킬 수 있습니다. Li-FePO4 배터리의 셀이 더 많이 병렬로 연결될수록 배터리 용량이 높아집니다. 일반적인 배터리 용량은 10Ah, 20Ah, 50Ah, 100Ah, 150Ah, 200Ah 등입니다.
인산철리튬과 리튬 삼원계 전지의 매개변수 비교
|
|
NMC
|
LFP
|
|---|---|---|
|
공칭 전압
|
3.6V
|
3.2V
|
|
충전 전압
|
4.2V
|
3.65V
|
|
최소 전압
|
2.5V
|
2.5V
|
|
최대 전압
|
4.2V
|
3.65V
|
|
배터리 용량(mAh/g)
|
~ 195
|
~ 145
|
|
에너지 밀도(wh/kg)
|
~ 240
|
~ 170
|
|
사이클 수명
|
3000
|
5000
|
|
열 안정성 안전
|
150-200 ℃
|
300 ℃
|
리튬인산철전지의 시각에너지 구조 및 작동원리

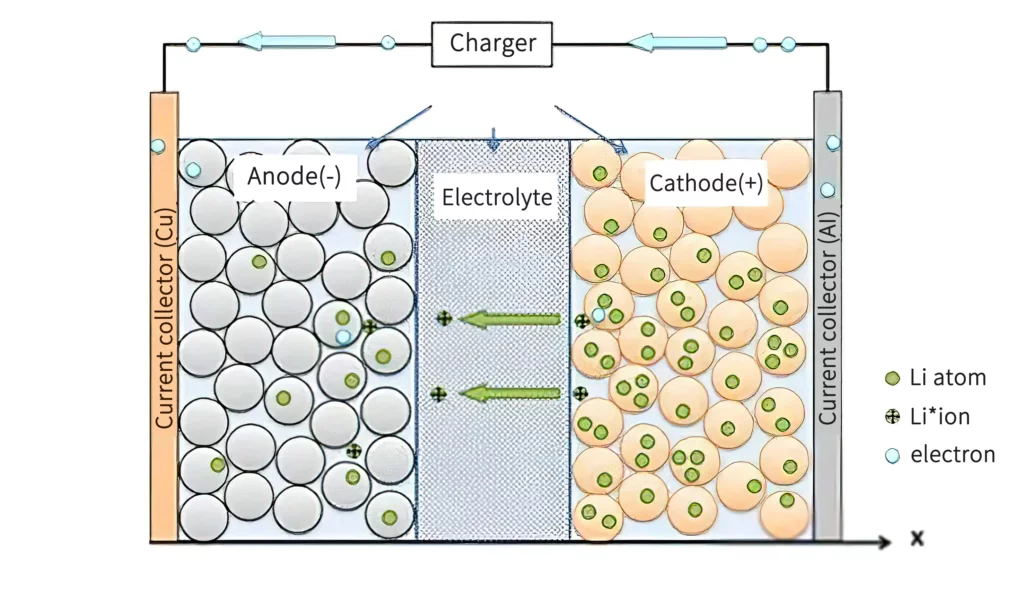

Structure
오른쪽에는 배터리의 양극인 LiFePO4가 알루미늄 호일로 배터리의 양극에 연결되어 있고, 가운데에는 양극과 음극을 분리하는 폴리머 다이어프램이 있지만 리튬 이온은 Li+는 통과할 수 있지만 전자 e-는 통과할 수 없습니다. 오른쪽에는 탄소(흑연)로 구성된 전지의 음극이 있으며, 이는 구리로 전지의 음극과 연결되어 있습니다. 박.
Lifepo4 배터리 작동 원리!
LiFePO4 배터리가 충전되면 양극의 리튬 이온 Li+가 폴리머 다이어프램을 통해 음극으로 이동합니다. 방전 중에 음극의 리튬 이온 Li+는 격막을 통해 양극으로 이동합니다. 리튬 이온 배터리는 충전 및 방전 중에 리튬 이온이 앞뒤로 이동하기 때문에 명명되었습니다.
리튬인산철 배터리의 용량을 확인하는 방법은 무엇입니까?
완전히 충전되었는지 확인하세요. 배터리 종류에 맞는 충전기를 사용하여 배터리를 완전히 충전하세요.
전문 장비를 사용하세요: 정확한 판독값을 제공하고 배터리의 실제 용량을 알려줄 수 있는 특수 배터리 테스터(멀티미터)로 테스트하세요.
방전 테스트를 수행합니다. 배터리를 일정한 부하에 연결하십시오. 이는 배터리의 정상 작동 범위 내에서 안전한 값이어야 합니다. 필요한 시간 동안 배터리가 완전히 방전(배터리가 최소 전압에 도달)되도록 방전 시간을 기록하십시오.
용량 계산: 다음 공식을 사용하여 배터리 용량을 계산합니다. 용량(Ah) = 방전 전류(A) x 방전 시간(시간)
예를 들어, 배터리가 5A 부하에서 1시간 동안 방전된 경우 용량은 5Ah입니다.
LiFePO4 배터리 수명 및 영향 요인

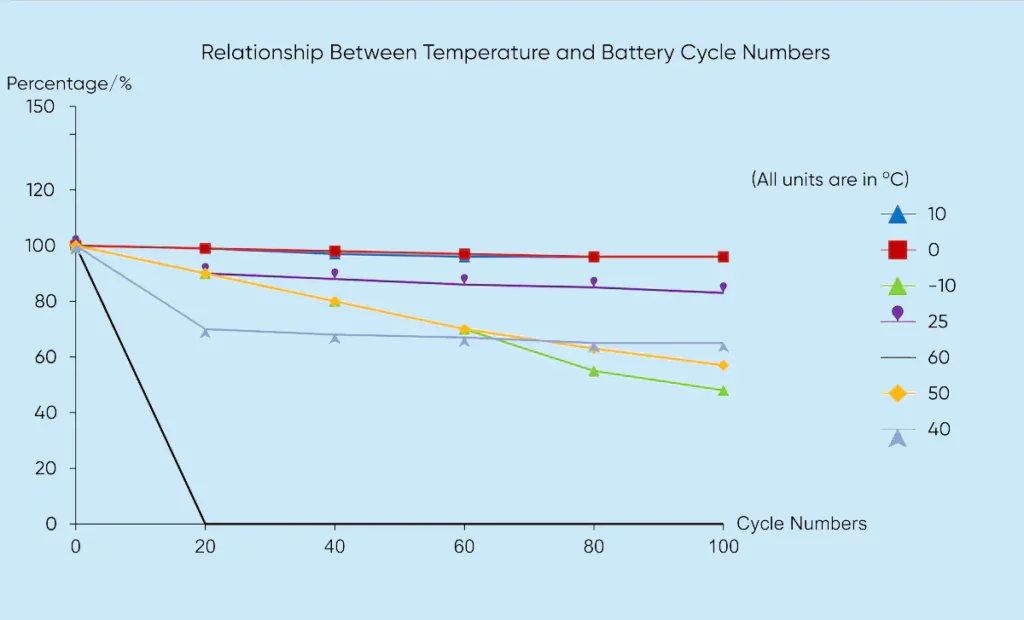

충전 및 방전
배터리는 과도한 충전 및 방전을 거치지 않으며 제때에 충전기를 연결하고 플러그를 뽑으십시오. 과충전 및 과방전은 배터리의 주기 수명에 영향을 미칩니다.
배출 깊이
방전심도가 높을수록 배터리 수명에 미치는 영향이 커지므로 과방전을 하지 않도록 노력하면 탄산 페이스트 배터리의 수명을 과학적으로 연장할 수 있습니다.
근무 환경
내부 배터리 활동에 영향을 주지 않도록 리튬 배터리를 고온 또는 저온 환경에서 사용하지 않도록 하십시오. 리튬 배터리를 더 낮은 온도에서 사용하는 경우 가열식 리튬 배터리가 최선의 선택입니다.
